barrel distortion
La distorsión en barrilete, tambien conocida como distorsión en barril, es un tipo de distorsión óptica formada por una lente u objetivo insuficientemente corregido, en la cual la amplificación disminuye con la creciente oblicuidad de los rayos luminosos formadores de la imagen. Las líneas paralelas al borde de la fotografía parecer curvarse hacia adentro en las proximidades de los ángulos, donde se acumula más superficie del sujeto pero a escala reducida.

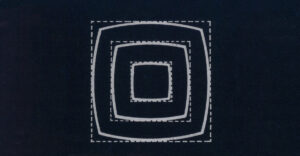

Distorsión en barrilete: Cuando los puntos imágenes fuera del eje no se reproducen a las mismas distancias relativas del eje de la lente que los puntos objetos correspondientes, la imagen queda distorsionada. Los puntos imágenes más alejados del eje crean la distorsión de barrilete.
La distorsión óptica no afecta la nitidez de la imagen y solamente altera su forma. Tiene lugar debido a que la parte de la imagen fuera del eje no se reproduce en la misma escala que la porción sobre éste.
Si se fotografía un objeto consistente o formado por una pared de líneas rectas, las líneas aparecerán rectas hacia el centro del campo pero se curvarán para dentro o para afuera hacia los bordes. Según la forma estas distorsiones se conocen con el nombre de «distorsión de barrilete» o «distorsión de almohadón».
La distorsión óptica no se afecta alterando la abertura de la lente.
Biografía: EFF.
Aberración óptica que provoca la curvatura de las líneas paralelas en las esquinas del campo.
Biografía: FPP.
Aunque con enfoque fino, los puntos sucesivos que componen una linea recta en el objeto son refractados progresivamente más lejos o más cerca del eje de la lente que sus posiciones ideales. El resultado es que las líneas de la imagen se tuercen hacia dentro (almohadón) o hacia fuera (barrilete). a, posición real del punto en la imagen; b, posición ideal del punto en la imagen; 1, imagen ideal del rectángulo; 2, imagen con distorsión en almohadón; 3, imagen con distorsión en barrilete.
En esta distorsión, la ampliación de la imagen es menor en los bordes del campo que en su centro. La imagen de un sujeto aparece más pequeña en el campo que con un objetivo sin distorsión. La distorsión en barrilete se debe a una refracción excesiva de los rayos marginales; matemáticamente, la distorsión en barrilete es positiva, ya que los rayos sitúan los puntos de la imagen más cerca del centro que en sus posiciones correctas.
Biografía: EPF.
Distorsión y ubicación del diafragma.
Al colocar un diafragma junto a la lente impedimos que los rayos luminosos oblicuos, procedentes de objetos alejados del eje, pasen por la zona central. Estos rayos formarán la imagen demasiado cerca o demasiado lejos del eje de la lente, según se coloque el diafragma delante o detrás. Es decir, que el «aumento» de la imagen no será el mismo en toda la imagen.
La «distorsión curvilínea» es la incapacidad de un objetivo para mantener el mismo grado de aumento en todo el campo.
Si reproducimos una cuadrícula ésta adoptará la forma de un barril (con el diafragma delante) o de un almohadón (con el diafragma detrás).
La distorsión es uno de los grandes desafíos al diseñar un objetivo zoom.
La distorsión afecta a la forma, pero no a la nitidez.
No se corrige diafragmando. La única manera de hacerlo es colocar el diafragma en una posición más conveniente. En el caso de objetivos compuestos de construcción simétrica, esta posición sería el centro exacto.
Biografía: FP.
