optical distortion
La distorsión óptica no afecta la nitidez de la imagen y solamente altera su forma. Tiene lugar debido a que la parte de la imagen fuera del eje no se reproduce en la misma escala que la porción sobre éste.
Si se fotografía un objeto consistente o formado por una pared de líneas rectas, las líneas aparecerán rectas hacia el centro del campo pero se curvarán para dentro o para afuera hacia los bordes. Según la forma estas distorsiones se conocen con el nombre de «distorsión de barrilete» o «distorsión de acerico».
La distorsión óptica no se afecta alterando la abertura de la lente.
Una de las principales aberraciones no-axiales de los objetivos da lugar a una distorsión de la imagen que se forma en la cámara. Cuando un objetivo tiene distorsión, reproduce las líneas rectas del centro del campo, como curvadas hacia afuera (distorsión de barrilete), o hacia adentro (distorsión en acerico).
Biografía: EFF.

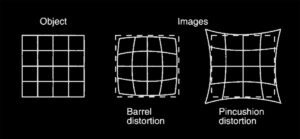

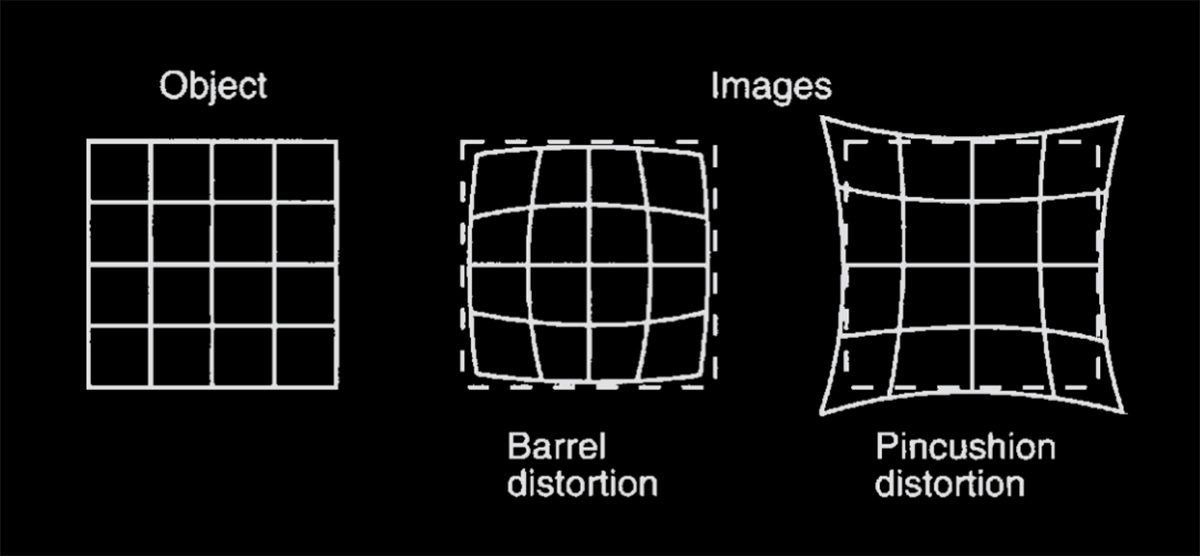

(de Izq a der,) Forma del objeto, el mismo objeto afectado por la distorsión de barril y finalmente afectado por la distorsión de almohadón.
Aberración del objetivo que provoca que las líneas rectas del sujeto aparezcan como curvas en la fotografía. También puede provocar que objetos del mismo tamaño en una escena aparezcan con tamaños diferentes en la fotografía. Se observa típicamente al comparar áreas similares en el centro de una fotografía con las de los bordes o esquinas.
Biografía: NEFF.
Distorsión óptica y posición del diafragma.
Se trata de un tipo de aberración óptica producida por el objetivo, consistente en que la ampliación de la imagen es distinta en los bordes del campo que en su centro. Como consecuencia, las rectas de una cuadrícula perpendicular al eje del objetivo aparecen curvadas. Se distinguen dos clases de distorsión, según que las imágenes de las rectas se curven convexamente hacia el eje (distorsión en almohadón) o con la concavidad hacia el mismo (distorsión en barrilete). Conviene advertir que la abertura del objetivo no afecta a ninguna de las dos distorsiones.
Distorsión: Aunque con enfoque tino, los puntos sucesivos que componen una linea recta en el objeto son refractados progresivamente más lejos o más cerca del eje de la lente que sus posiciones ideales. El resultado es que las lineas de la imagen se tuercen hacia dentro (almohadón) o hacia fuera (barrilete). a, posición real del punto en la imagen; b, posición ideal del punto en la imagen; 1, imagen ideal del rectángulo; 2, imagen con distorsión en almohadón; 3, imagen con distorsión en barrilete.
Biografía: EPF.
Al colocar un diafragma junto a la lente impedimos que los rayos luminosos oblicuos, procedentes de objetos alejados del eje, pasen por la zona central. Estos rayos formarán la imagen demasiado cerca o demasiado lejos del eje de la lente, según se coloque el diafragma delante o detrás. Es decir, que el «aumento» de la imagen no será el mismo en toda la imagen.
La «distorsión curvilínea» es la incapacidad de un objetivo para mantener el mismo grado de aumento en todo el campo.
La distorsión es la principal enemiga de los objetivos zoom.
Si reproducimos una cuadrícula ésta adoptará la forma de un barril (con el diafragma delante) o de un almohadón (con el diafragma detrás).
La distorsión afecta a la forma, pero no a la nitidez. Por tanto, no se corrige diafragmando. La única manera de hacerlo es colocar el diafragma en una posición más conveniente. En el caso de objetivos compuestos de construcción simétrica, esta posición sería el centro exacto.
Biografía: FP.
NdelE: Existen otras formas de distorsión cuyo origen no es óptico, las podes ver en la entrada “Distorsión no óptica”
