galilean finder
El visor galileo o telescópico fue un tipo de visor óptico muy utilizado en cámaras antiguas. Se trata de un visor directo, a nivel de ojo, que ofrece una imagen sin inversión lateral y de tamaño reducido, semejante a un pequeño telescopio rectangular integrado o montado sobre la cámara.
Disposición óptica.
Ópticamente, el visor galileo consta de una lente negativa (plano-cóncava) en la parte frontal y una lente positiva como ocular. Este esquema se ideó para mejorar la limitación del visor de Newton.
Galileo Galilei diseñó un telescopio con la misma disposición, pero invertida, de ahí la denominación de galileo inverso que suele aplicarse a estos visores fotográficos.

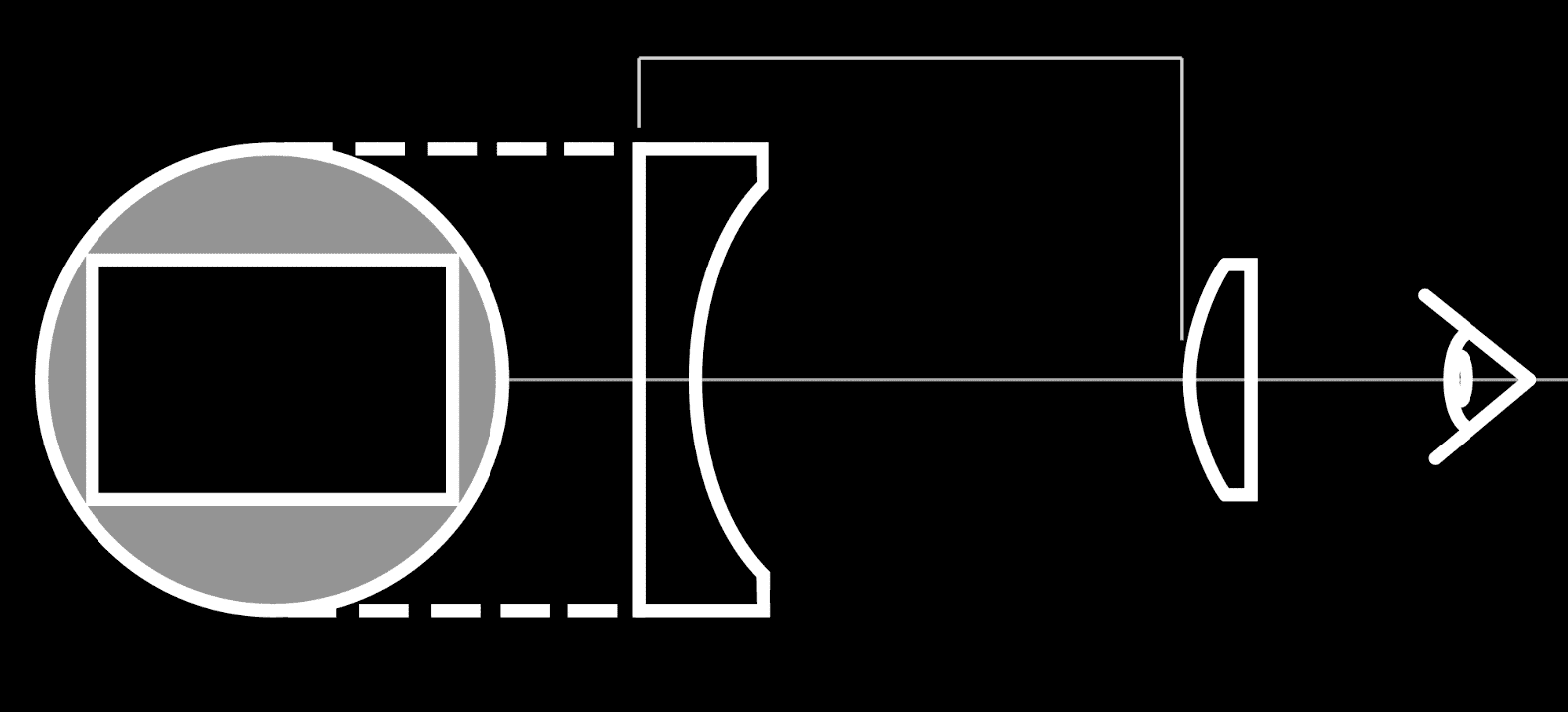

Esquema de un visor tipo galileo, dispone una lente negativa frontal, plano-cóncava y otra lente positiva como ocular, tipo convexa, más pequeña.
Usos en cámaras fotográficas.
Los visores galileanos inversos se encuentran en modelos muy antiguos como un simple par de lentes en monturas plegables, sin tubo, habituales en cámaras plegables de las primeras décadas del siglo XX. Posteriormente, a partir de la década de 1950, pasaron a integrarse en la parte superior de la cámara, dentro de la propia carcasa.
Limitaciones y ventajas.
Como visor directo y telescópico, la imagen se percibe de tamaño reducido y con una imagen “normal” o “derecha”, sin inversión lateral, lo que facilita un encuadre natural. Eran livianos, económicos y fáciles de integrar en cámaras compactas de su época, ofreciendo una solución práctica hasta la llegada de visores más complejos.
Combinación con telémetro.
Desde mediados de la década de 1950 se volvió común integrar un telémetro acoplado dentro de este tipo de visor telescópico, lo que mejoraba el enfoque y ampliaba su utilidad en cámaras de formato medio y pequeño.
NdelE: Las cámaras Fujifilm en sus series X Pro y X 100, disponen de un visor híbrido. Se trata de un visor óptico tipo Galileo, combinado con un visor electrónico. El visor óptico (OVF) ofrece una vista clara, luminosa y sin retrasos del mundo exterior, similar a un telémetro tradicional. Permite ver el contexto más allá del área de la toma gracias a sus líneas de cuadro con corrección de paralaje. El visor electrónico (EVF): Proporciona una vista en tiempo real de la imagen exactamente como será capturada, incluyendo la exposición, el balance de blancos y otros ajustes. Esto ayuda al fotógrafo a previsualizar el resultado final de la imagen.
Importancia histórica.
Los visores galileo representan una etapa clave en la evolución de los sistemas de encuadre de las cámaras fotográficas. Ayudaron a consolidar el uso de visores a nivel de ojo y allanaron el camino hacia sistemas más avanzados como los visores réflex y los visores electrónicos.
Bibliografía utilizada: EFF, EPF.
Se sugiere consultar las entradas Visor Newton, Visor réflex, Visor directo.
