La abertura numérica (AN o NA, por Numerical Aperture) es un concepto derivado de la óptica física que describe la capacidad de un sistema óptico para captar luz desde un objeto. Aunque es ampliamente utilizada en microscopía, también tiene aplicaciones relevantes en fotografía, especialmente cuando se analizan objetivos de gran luminosidad, sistemas telecéntricos y sensores digitales.
NdelE: En las enciclopedias de fotografía suele utilizarse tanto el termino «Abertura» como el termino «Apertura». Por razones practicas, conservaremos el texto original de cada enciclopedia. En cada entrada del blog se hallaran ambos, con el fin de facilitar la búsqueda por ambos términos.
En fotografía tradicional, la apertura se expresa casi exclusivamente en términos del número f (f-number), una medida relativa.
La abertura numérica, en cambio, ofrece una medida absoluta de la capacidad de captación de luz, independiente de la distancia focal. Si bien no suele figurar en las especificaciones comerciales de los objetivos fotográficos, la apertura numérica es útil para comprender los límites de resolución, la profundidad de campo real y la transmisión angular de luz, especialmente cuando se trabaja con sensores de pequeño formato o se realizan diseños ópticos avanzados.
Relación con el número f y el coeficiente de abertura.
El número f se define como la relación entre la distancia focal y el diámetro efectivo de la pupila de entrada:
f/N = f / D
En cambio, la apertura numérica se define como:
AN = n × sin(θ)
donde n es el índice de refracción del medio (aire = 1) y θ es el ángulo máximo de captación de rayos desde el objeto hacia el objetivo.
Esta diferencia revela un punto importante: mientras el número f depende de la distancia focal, la apertura numérica no. En condiciones normales (fotografía aérea o terrestre con objetivos en aire), y para ángulos pequeños, la abertura numérica puede aproximarse a:
AN ≈ 1 / (2 × f/N)
Este punto de conexión permite comparar sistemas bajo distintos enfoques. Por ejemplo, un objetivo con f/1.4 tendrá una apertura numérica cercana a 0,36, lo cual es mucho menor que lo que se encuentra en objetivos de microscopía de alta resolución, que pueden alcanzar 0,95 o más, trabajando incluso con medios inmersivos (n > 1).
El coeficiente de abertura, un término más común en textos técnicos anteriores a 1960 y aún presente en la EPF y la EFF, guarda relación directa con la apertura numérica. En algunos textos se considera simplemente el recíproco del doble del número f:
coef. abertura = 1 / (2 × f/N)
Es decir, la misma aproximación usada para AN en medios aéreos. Por eso, en ciertos contextos históricos, se usaban los términos casi indistintamente, aunque no sean equivalentes en rigor físico.
Aplicación práctica en fotografía.
Si bien los fabricantes no publican la apertura numérica en las especificaciones de objetivos fotográficos, su comprensión es valiosa para ciertos casos. En fotografía macro, por ejemplo, la reducción del ángulo de aceptación causada por el aumento provoca un descenso en la apertura numérica efectiva, y con ello una pérdida notable de resolución. Este fenómeno no se refleja directamente en el número f marcado en el anillo del objetivo.
La fórmula ajustada para macrofotografía es:
AN efectiva = n × sin(arctan(D / 2m))
donde m es el aumento. Esto muestra que, incluso con un f/2.8, el sistema puede comportarse como uno mucho más cerrado a escalas de reproducción altas. Esta caída en la apertura numérica limita tanto la captación de luz como la resolución.

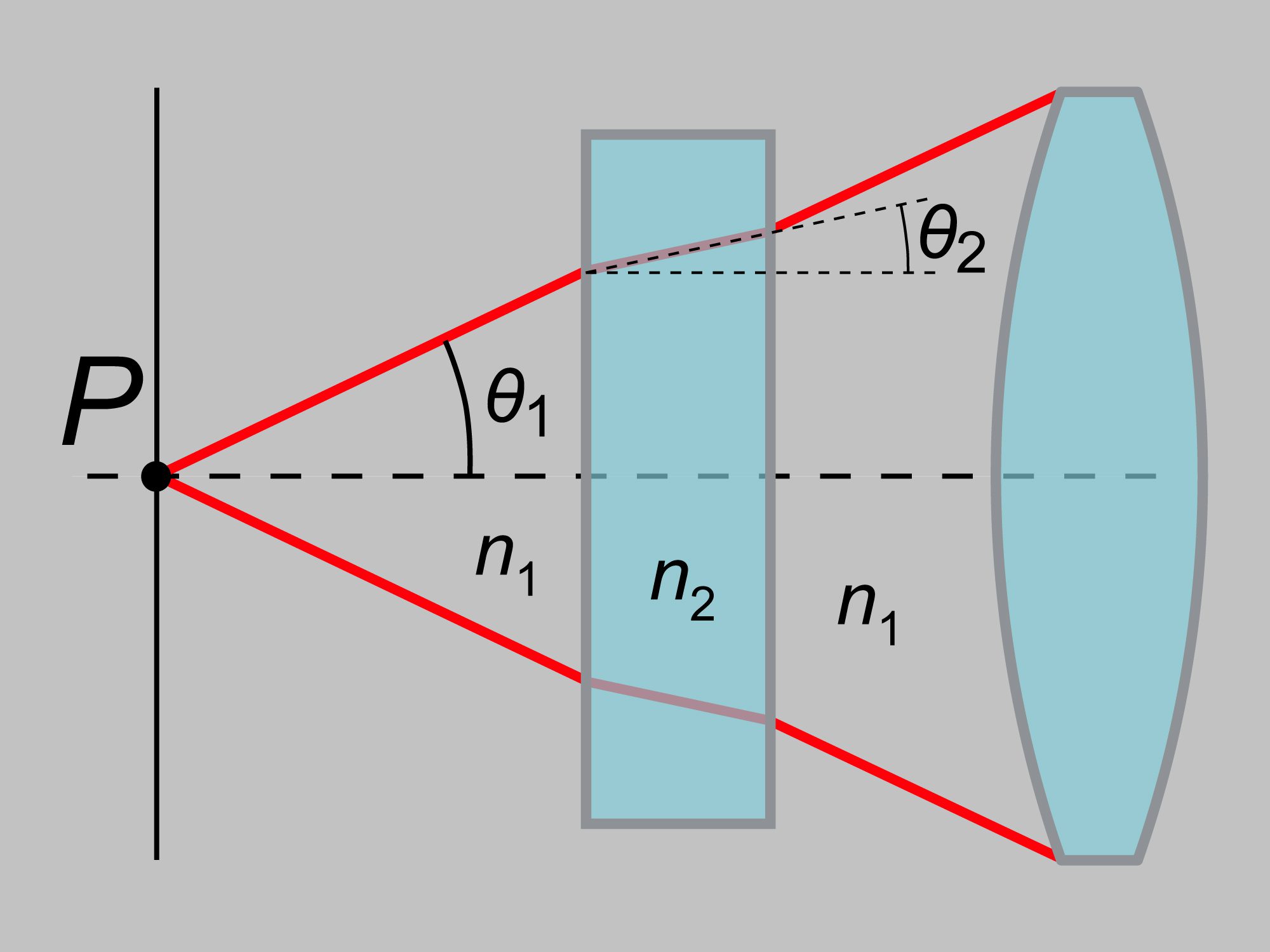

La apertura numérica con respecto a un punto P depende del semiángulo, θ1, del cono máximo de luz que puede entrar o salir de la lente y del índice de refracción ambiental. Al atravesar un haz de luz una superficie plana de vidrio, su semiángulo cambia a θ2. Debido a la ley de Snell, la apertura numérica permanece constante: NA = n1 sen θ1 = n2 sen θ2.
Otro caso es la fotografía con sensores de alta densidad. A partir de ciertas resoluciones por milímetro, el diseño del objetivo debe considerar aperturas numéricas altas para evitar difracción excesiva. Aquí entra en juego la conexión con el límite de difracción, ya que la apertura numérica impone el límite teórico de resolución lateral:
δ = 0,61 × λ / AN
Para luz visible (λ ≈ 550 nm), se necesita una apertura numérica cercana a 0,95 para lograr resoluciones del orden de medio micrón, algo inalcanzable con ópticas convencionales, pero común en microscopía.
Uso en diseño óptico y telecentría.
La apertura numérica es esencial en el diseño de sistemas telecéntricos, especialmente los utilizados en fotografía técnica, escaneado plano y reproducción de obras. En estos sistemas, se busca que los rayos lleguen perpendiculares al plano de imagen, lo que implica un control preciso del cono de captación angular. Cuanto mayor la apertura numérica, mayor la cantidad de luz captada, pero también menor la profundidad de campo y mayor la sensibilidad al descentramiento.
Diseñadores ópticos como Rudolf Kingslake, Herbert Gross o Tadeusz W. Węglarz consideran la apertura numérica en los análisis de aberraciones, transmisión angular y eficiencia de pupilas. Esto es especialmente crítico en objetivos de proyección, reproducción industrial y escáneres CCD.
Comparación con microscopía y objetivos especiales.
En microscopía, la apertura numérica se mide con precisión y se graba en cada objetivo (por ejemplo: 40×/0.65). En fotografía, esta práctica nunca se adoptó, en parte porque las aplicaciones fotográficas no requerían tanta precisión angular, y en parte porque la relación f/N era suficiente para usuarios generales.
No obstante, algunos objetivos especiales, como los Zeiss Luminars, los Leitz Photars o los Mitutoyo Plan Apo, sí publicaban sus aperturas numéricas, dado que estaban diseñados para fotografía científica, y su rendimiento dependía directamente de este parámetro.
Apéndice: formulación matemática desde la óptica física.
Desde la óptica de Fourier y la teoría de difracción, la apertura numérica determina la capacidad de un sistema para transmitir detalles espaciales. Cuanto mayor sea la apertura angular (mayor AN), mayor el corte de frecuencias espaciales que el sistema puede transmitir.
El poder de resolución lateral de un sistema se expresa como:
δ = 0,61 × λ / AN
r = 1,22 × λ / (2 × AN)
(para sistemas circulares)
Y el límite de difracción angular:
θ ≈ sin⁻¹(AN / n)
Estas fórmulas se aplican tanto en diseño óptico como en evaluación de rendimiento de sensores. Un sistema con apertura numérica limitada está condenado a mostrar difracción aun con sensores de alta resolución. De allí que, en fotografía técnica moderna, la apertura numérica se considere en combinación con la densidad de píxeles para optimizar el rendimiento total.
Conclusión.
Aunque en fotografía la apertura numérica rara vez se mencione, su comprensión resulta útil para quienes trabajan en macrofotografía, reproducción técnica, diseño óptico o uso de sensores avanzados. Es un concepto fundamental para quienes desean ir más allá del número f y entender los límites físicos reales de sus sistemas ópticos.
