Waterhouse stops
Los diafragmas Waterhouse son una forma temprana y primitiva de ajuste de apertura, consistentes en una serie de diafragmas fijos de distintos tamaños, recortados en una placa plana.
Estos podían insertarse en una ranura adecuada mecanizada en la montura de la lente. Los diafragmas estaban numerados arbitrariamente, sin relación directa con la apertura relativa.
Este sistema fue inventado por John Waterhouse, de Halifax, en 1858. Aunque revolucionario en su época, quedó obsoleto con la invención del diafragma de iris y la posterior estandarización del sistema de números f.
Instagram #waterhousestops
Dos vistas de uno de los primeros modelos Dallmeyer Soft Focus Serie B con una distancia focal de 8½» y una apertura máxima rápida de f/3, con un diafragma Waterhouse insertado (izquierda) y retirado (derecha). Foto: Dicklyon
El diafragma Waterhouse es un diafragma intercambiable con una apertura para controlar la entrada de luz a una cámara. A una placa delgada de metal (el diafragma intercambiable) se le perfora un agujero (la abertura). Se insertaban en el cuerpo del objetivo a través de una ranura paralela a los elementos ópticos.
Un conjunto de estas placas con diferentes tamaños de orificios conforma un conjunto de diafragmas Waterhouse, correspondientes a lo que hoy llamamos números de diafragma.
NdelR: NdelE: No estaban calibrados en números f, faltaban unos 10 años para los «Número de Stolze» que fue un primitivo número f. Las calibraciones vigentes eran las de los fabricantes ópticos Goerz, Zeiss, Voigtländer y Dallmeyer.

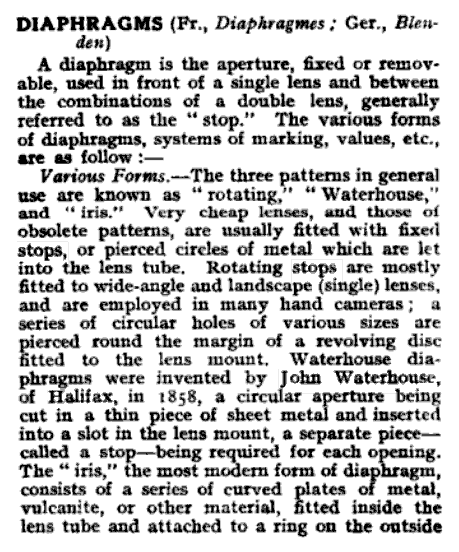

Cassell’s Cyclopedia of Photography 1911 identifica a John Waterhouse de Halifax como el inventor en 1858 de las aberturas de Waterhouse, e indica: «se requiere una parada separada para cada apertura».
Los fabricantes de lentes fotográficos proporcionaron ranuras en los cilindros de las lentes para la inserción del «stop» elegido.
Este aparato fue inventado por el astrónomo y fotógrafo pionero del siglo XIX John Waterhouse de Halifax (UKD) en 1858.
También se ha informado que fue inventado de forma independiente por el Sr. HR Smyth y descrito por Waterhouse ya en 1856.
La innovación se puso en práctica rápidamente debido a su conveniencia:
«Al principio, las aperturas de apertura se controlaban desenroscando la lente e insertando topes del tamaño apropiado entre los componentes de la lente, aunque después de 1858 los fotógrafos usaron los topes Waterhouse más convenientes. lo que eliminó el desatornillado de los componentes». (Richard J. Huyda, 1975, Camera in the Interior).
Los diafragmas Waterhouse también se utilizaron en ampliadoras fotograficas en el cuarto oscuro.
Modificaciones posteriores.
Un sistema alternativo consistía en una placa más larga con aberturas diferentes que podía correr a través del objetivo. Luego se podría elegir el diafragma deslizando la placa en diferentes posiciones en la ranura de la lente.
Estos diafragmas de apertura múltiple también se denominaban a veces diafragmas de Waterhouse, debido a su funcionamiento basado en el deslizamiento a través de una ranura en el cilindro de la lente.
Hoy en día, las diafragmas de Waterhouse están obsoletos; la mayoría de los objetivos fotográficos modernos están fabricados con un diafragma de iris.
Algunas cámaras compactas de las décadas de 1960 a 1990, utilizan diafragmas de dos orificios para un control de apertura limitado. Existen compactas digitales con sistemas similares.

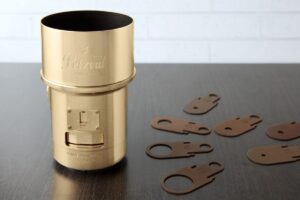

Un dispositivo moderno que todavía utiliza topes intercambiables es el Lensbaby. Lomography ofrece una réplica de la lente Petzval con diafragmas Waterhouse calibrados en números f.
Lomography 85 milímetros, basado en un diseño Petzval y con diafragmas Waterhouse calibrados en números f.
