angular aperture
La abertura angular es la medida de la abertura efectiva de un objetivo que trabaja a distancias anormalmente cortas del objetivo.
Normalmente la abertura efectiva de un objetivo es la relación entre la distancia focal de este y el diámetro del diafragma. Este se acepta como valor práctico incluso cuando la cámara se extiende para enfocarse sobre objetos más próximos.
Pero cuando la distancia de trabajo entre el objetivo y la placa es apreciablemente mayor que la distancia focal del objetivo –como en reproducción y macro-fotografia– la abertura efectiva del objetivo ya no es ni siquiera aproximadamente igual al valor del diafragma marcado.
NdelE: En las enciclopedias de fotografía suele utilizarse tanto el termino «Abertura» como el termino «Apertura». Por razones practicas, conservaremos el texto original de cada enciclopedia. En cada entrada del blog se hallaran ambos, con el fin de facilitar la búsqueda por ambos términos.
En estas condiciones debe calcularse la abertura efectiva en términos de la verdadera distancia focal y no de la que aparece marcada sobre el objetivo.
Por ejemplo: un objetivo f8 de 150 mm. de focal, al copiar un objeto a igual tamaño, debe extenderse a una distancia doble (300 mm.) y su abertura efectiva ya no es f8, sino f8 X 2. Por lo tanto, la abertura angular del objetivo trabajando a igual tamaño es f16. De igual forma, si se emplea el objetivo para macrofotografía y se quiere obtener una imagen aumentada cuatro veces de tamaño, la abertura angular quedaría reducida a f64.
Biografía: EFF

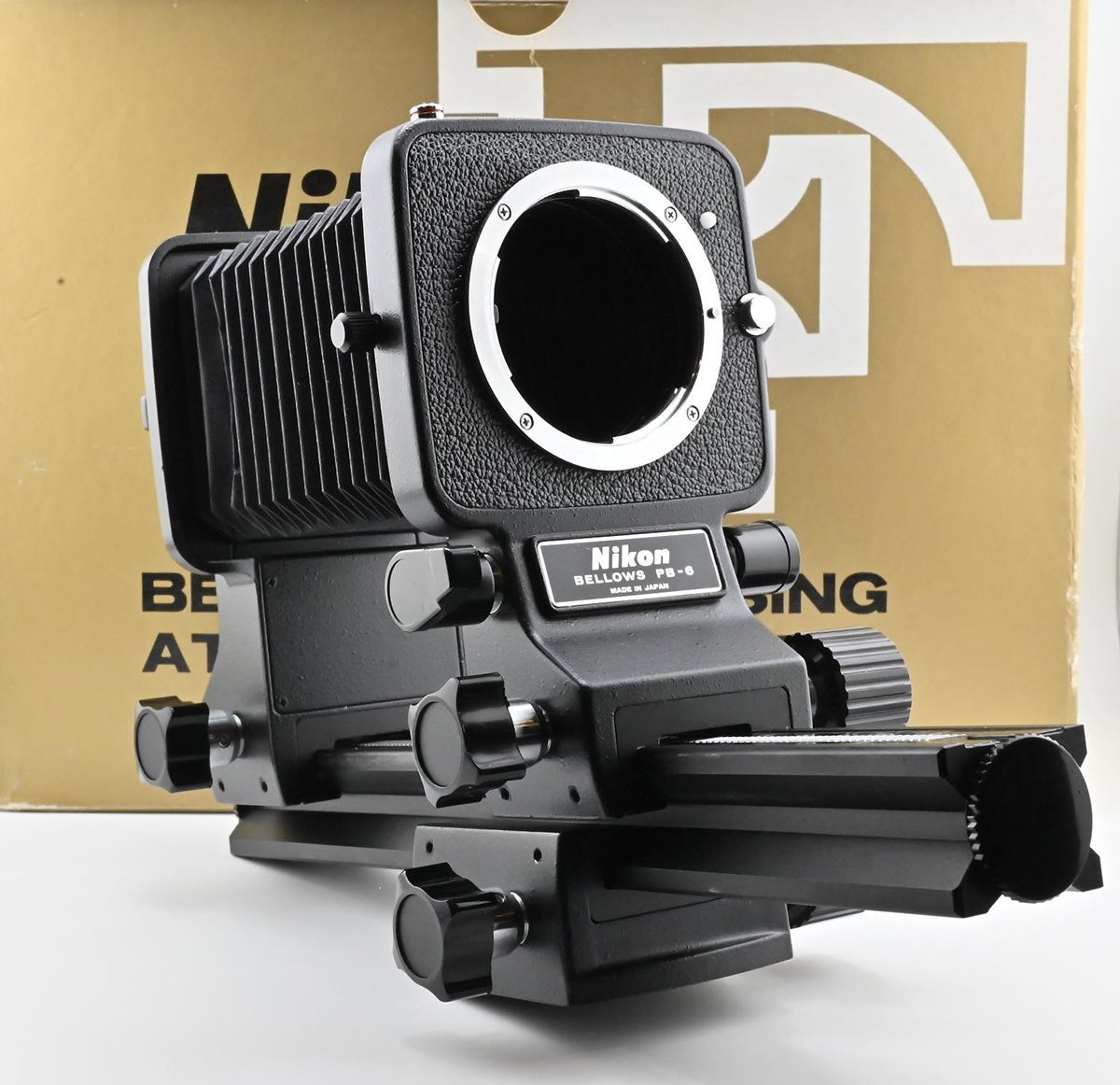

Fuelle de macrofotografía Nikon PB-6
NdelE: Los anillos de enfoque de los objetivos tienen un limite físico, habitualmente muy cercano al valor de su distancia focal. Por ejemplo un objetivo de 100 milímetros de distancia focal, enfoca entre infinito y 100 milímetros de distancia. Para hacerlo en mecanismo helicoidal, aleja en conjunto óptico del plano focal y así se logra enfocar a la mínima distancia del objetivo en cuestión. Un lente de estas características, al realizar el enfoque se aleja unos 20 milímetros del plano focal y en la practica se convierte en un lente de 120 milímetros de focal. Esto modifica levemente la abertura relativa y no es necesario modificar el calculo de exposición. Cuando necesito enfocar a distancias menores de la permitida por el diseño del objetivo, es necesario utilizar accesorios de microfotografía como lentillas de aproximación, fuelles, tubos de extension, anillos de inversión de objetivos, el uso de estos elementos modifica la abertura relativa y el calculo de exposición. Los objetivos de microfotografía, están especialmente diseñados para este trabajo e incluyen alguna forma de corregir el correcto calculo de exposición.
La apertura angular en fotografía y óptica se refiere al ángulo formado por los bordes del haz de luz que entra al sistema óptico desde un punto del objeto. Es una medida del campo de visión o del cono de luz que un lente puede aceptar o transmitir desde una determinada dirección.
Definición técnica.
La apertura angular es el doble del ángulo (θ) formado entre el eje óptico y el rayo extremo que aún puede entrar en el sistema. Se expresa en grados sexagesimales (°) o en radianes.
Matemáticamente, si el sistema óptico tiene una apertura circular, y desde un punto se proyecta luz que entra al lente formando un ángulo máximo θ con el eje óptico, entonces:
Apertura angular = 2•θ
Apertura angular en ópticas fotográficas.
En fotografía, el término no se usa tan frecuentemente como número f o abertura relativa, pero tiene relevancia en:
Diseño de objetivos: determina cuánto del campo visual puede captar un lente.
Apertura numérica (NA): en microscopía o instrumentos ópticos precisos, la apertura angular se relaciona con la apertura numérica mediante:
NA = n•sin(θ)
donde n es el índice de refracción del medio (como el aire o el agua), y θ es el semiángulo de apertura angular.
La apertura angular mide un ángulo físico (espacial) del cono de luz aceptado. La abertura relativa (número f/) es una razón geométrica entre la distancia focal y el diámetro de apertura del diafragma.
La apertura angular es el ángulo total bajo el cual el sistema óptico “ve” o acepta luz desde un punto del objeto, y está directamente relacionada con la capacidad de resolución y luminosidad del sistema, especialmente en aplicaciones científicas o técnicas.
Biografía: PPP.
